A escolha do cabo e da proteção elétrica do ar-condicionado parece simples, mas costuma dar problema quando vira “tabela pronta” sem contexto. Neste guia de janeiro de 2026, você vai entender como definir a bitola do fio ar-condicionado 12000 e também como pensar no disjuntor e no circuito, comparando 9k, 12k, 18k e 24k. A ideia é ajudar você a evitar aquecimento, quedas de energia e desarmes frequentes.
Além disso, você vai ver um passo a passo para usar o dado mais importante: a corrente do seu modelo, que vem na etiqueta ou no manual. Em resumo, você sai daqui sabendo o que conferir antes de instalar e quando vale chamar um profissional.
Por que a parte elétrica manda na segurança e no conforto
Um ar-condicionado pode estar perfeito, mas, se a alimentação elétrica estiver errada, a chance de dor de cabeça sobe. Primeiro, porque cabo subdimensionado aquece mais. Em segundo lugar, porque proteção mal escolhida pode desarmar sem motivo ou, pior, não atuar como deveria em falhas.
Outro ponto é que fabricantes deixam isso bem claro: a alimentação do sistema deve ser feita por circuito independente e com proteção acessível após a instalação. Isso aparece em orientações de instalação de marcas no Brasil, que pedem circuito próprio e proteção dedicada, além de seguir a norma NBR 5410 para instalações de baixa tensão.
O papel da proteção do circuito e do aterramento
A proteção (normalmente um disjuntor no quadro) existe para interromper a energia em situações como curto-circuito e sobrecarga. Ou seja, ela não é “um acessório”: faz parte do projeto. Além disso, o aterramento correto reduz riscos de choque e ajuda a manter a instalação dentro de um padrão seguro exigido nas boas práticas descritas pelos próprios fabricantes.
Também é comum o manual reforçar que conexões elétricas devem ficar firmes e bem presas nos bornes. Parece básico, mas mau contato gera aquecimento e queima de componentes.
O que realmente define o “fio certo” (e por que não existe número único)
Quando alguém pergunta “qual fio eu uso?”, a resposta correta começa com “depende”. Depende de tensão, distância, forma de passagem do cabo, temperatura do ambiente e se o cabo vai junto com outros condutores no mesmo eletroduto.
Por exemplo, um mesmo ar-condicionado pode existir em versões 127 V e 220 V. Em 127 V, a corrente tende a ser maior para entregar potência parecida, então o cabo para ar-condicionado 127v muitas vezes precisa de mais seção do que no 220 V. Já no 220 V, a corrente costuma ser menor, e isso facilita usar seções mais comuns em residências, desde que a distância não seja grande.
Tensão, distância e como o cabo é passado
A distância importa por causa da queda de tensão na instalação. Em linguagem simples: quanto maior o caminho, maior a perda até o aparelho. Algumas referências técnicas usadas no mercado consideram limites de queda total em torno de 4% para manter funcionamento adequado do ponto de vista elétrico.
Além disso, o jeito que o cabo “vive” (no eletroduto embutido, aparente, agrupado com outros) muda a capacidade de corrente. Em tabelas técnicas de dimensionamento, a mesma seção (como 2,5 mm², 4 mm² e 6 mm²) aparece com valores diferentes de corrente conforme o método de instalação.
Um passo a passo para dimensionar sem chute
Aqui vai um caminho simples que funciona para 9k, 12k, 18k e 24k. Você não precisa decorar nada: precisa conferir o dado certo e aplicar regras básicas.
Primeiro: ache a corrente do seu modelo
O dado mais confiável é a corrente nominal do ar-condicionado (e às vezes também a corrente máxima) indicada na etiqueta técnica ou no manual. Alguns manuais, por exemplo, trazem a corrente e ainda informam bitola mínima e o valor de proteção recomendado.
Além disso, vários fabricantes reforçam que os “dados elétricos para dimensionamento” estão nas características técnicas do próprio manual.
Em seguida: escolha a seção com folga e critério
Depois de achar a corrente, você define a seção do cabo considerando:
- ▪️ distância (para evitar queda de tensão),
- ▪️ método de instalação (para não superestimar a capacidade),
- ▪️ e uma folga segura, sem exagero.
É aqui que entra o dimensionamento elétrico split de verdade: não é “usar o mesmo fio para tudo”, e sim garantir que o cabo aguente a corrente sem aquecer, e que a tensão chegue bem no equipamento.
Depois: confirme a proteção e o tipo de tomada
A proteção deve ser compatível com a corrente do equipamento e com o cabo escolhido. Em seguida, você decide como será a conexão: tomada dedicada ou ligação direta em caixa de passagem, conforme o manual e o padrão da instalação.
Se houver tomada, muitas instalações usam tomada 20A para ar-condicionado em circuitos dedicados, mas isso não é regra universal: há modelos que pedem ligação direta, e outros que permitem plugue. Portanto, confira o que o fabricante pede.
Faixas comuns por capacidade (com alertas importantes)
Abaixo está um resumo prático do que costuma aparecer em instalações residenciais em 220 V, com cabos de cobre e circuito dedicado. Use como ponto de partida, não como sentença final. Por isso, sempre valide no manual/etiqueta do seu aparelho.

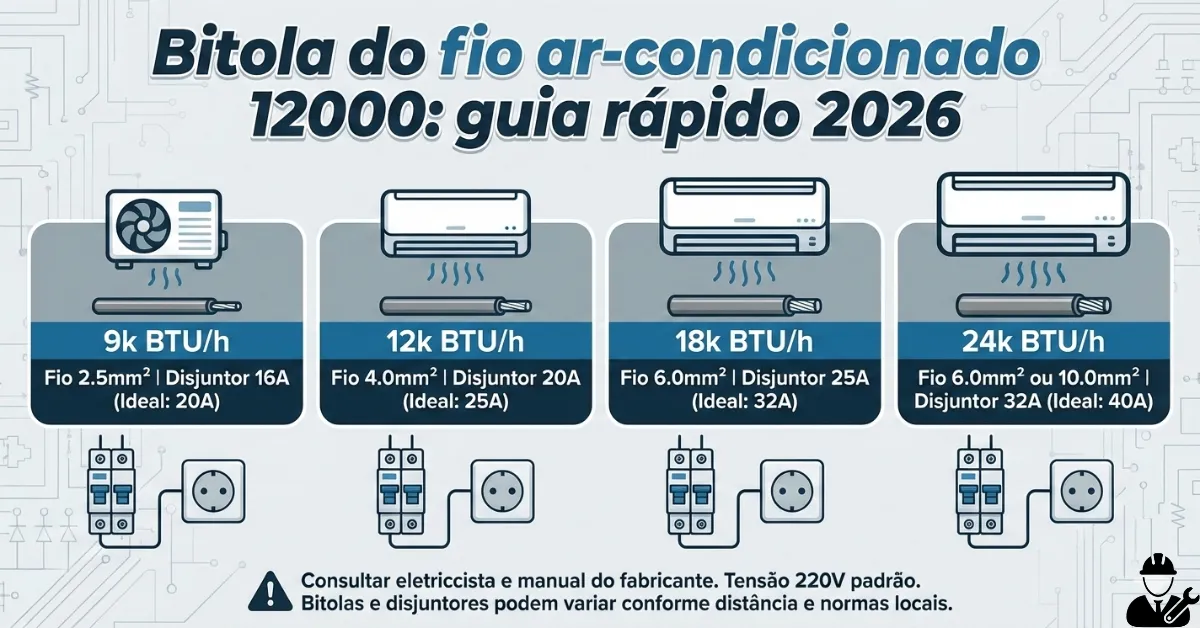

Referência rápida (típica em residências, 220 V):
- ▪️ 9.000 BTU/h: geralmente cabo 2,5 mm² e proteção entre 10 A e 16 A (varia por modelo e distância).
- ▪️ 12.000 BTU/h: muito comum ficar em 2,5 mm² e 16 A (quando a corrente do modelo permite).
- ▪️ 18.000 BTU/h: com mais corrente, é comum migrar para 4 mm² e proteção maior (ex.: 20 A a 25 A), especialmente se a distância for relevante.
- ▪️ 24.000 BTU/h: frequentemente pede 4 mm² ou 6 mm² e proteção mais alta (ex.: 25 A a 32 A), dependendo do consumo e do percurso.
Destaques rápidos para decidir melhor
- ▪️ Se a distância do quadro até a condensadora é maior, aumentar a seção pode ser a diferença entre funcionamento estável e perda de desempenho.
- ▪️ Circuito independente e proteção acessível não são “capricho”: aparecem em manuais como requisito de instalação.
- ▪️ Evite escolher só pelo “BTU”: o que manda para o cabo é a corrente real do modelo, que muda entre marcas e versões.
Um exemplo real de 12 mil em 220 V
Para deixar concreto: em um manual de um split de 12.000 BTU/h em 220 V, aparece corrente (refrigeração) de 5,03 A, corrente nominal de 6,49 A, bitola mínima 2,5 mm² e proteção de 16 A.
Isso ajuda a entender por que “bitola do fio ar-condicionado 12000” não deve ser respondido só com um número: há modelos que encaixam bem em 2,5 mm² e 16 A, mas a decisão final precisa respeitar corrente, distância e método de instalação.
Para quem cada capacidade costuma fazer mais sentido
A capacidade em BTU/h tem mais a ver com o tamanho do ambiente e a carga térmica do que com “ser melhor ou pior”. Ainda assim, dá para orientar pela rotina.
Rotinas e ambientes mais comuns
- ▪️ 9k (9.000): costuma atender bem quarto pequeno, escritório compacto e uso noturno. Um exemplo é quem trabalha em home office em um cômodo menor e quer estabilidade sem superdimensionar.
- ▪️ 12k (12.000): normalmente faz sentido para quartos maiores e escritórios mais amplos, além de salas pequenas. É uma escolha frequente porque equilibra consumo e capacidade.
- ▪️ 18k (18.000): costuma ser buscado para salas médias, ambientes integrados menores e locais com mais pessoas circulando. Também aparece quando há maior incidência de sol.
- ▪️ 24k (24.000): tende a ser escolhido para salas maiores, ambientes integrados e áreas comerciais pequenas.
No entanto, o ideal é dimensionar carga térmica conforme normas aplicáveis e a realidade do ambiente (insolação, número de pessoas, eletrônicos). Alguns manuais citam normas específicas para esse cálculo.
Erros que mais causam aquecimento e desarme
Erros comuns aparecem sempre:
- ▪️ Usar circuito compartilhado (ex.: dividir com chuveiro, micro-ondas, tomada de cozinha). Isso aumenta risco de sobrecarga e desarme.
- ▪️ Emendar cabo de qualquer jeito: emenda mal feita vira ponto quente.
- ▪️ Ignorar a queda de tensão em trajetos longos: o aparelho funciona “forçando”, pode perder eficiência e apresentar falhas.
- ▪️ Escolher proteção só “para não desarmar”: aumentar amperagem sem critério é perigoso.
Sinais de que algo ficou subdimensionado
Fique atento se acontecer:
- ▪️ cabo morno/quente ao toque (com o sistema ligado),
- ▪️ cheiro de aquecimento no eletroduto ou na tomada,
- ▪️ disjuntor desarmando com frequência,
- ▪️ luzes “baixando” quando o compressor entra.
Se isso ocorrer, por isso, a recomendação é revisar o circuito antes de insistir no uso.
Checklist final antes de ligar
Antes de energizar:
✅ Confira a tensão do aparelho (127/220 V) e a da rede.
✅ Verifique a corrente e a orientação de bitola mínima no manual/etiqueta.
✅ Garanta circuito exclusivo do ar-condicionado, com proteção acessível.
✅ Confirme conexões firmes e aterramento.
✅ Se o percurso for longo, reavalie a seção para reduzir perda de tensão.
Em resumo: usar a palavra “padrão” aqui é sempre perigoso. Ainda assim, com o passo a passo acima, você consegue validar se a bitola do fio ar-condicionado 12000 (e das outras capacidades) está coerente com o seu cenário e com o que o fabricante exige.
Quando vale chamar um eletricista
Chame um profissional quando:
- ▪️ você não tem certeza sobre o tipo de circuito no quadro,
- ▪️ precisa puxar alimentação nova,
- ▪️ há dúvida sobre aterramento/DR,
- ▪️ o trajeto é longo e passa por áreas quentes ou muito agrupadas.
Isso evita retrabalho e protege o equipamento.
